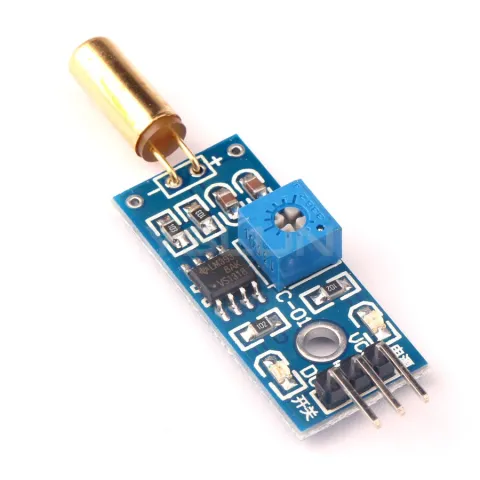

Sensor SW-520D ini fungsinya untuk mendeteksi kemiringan gan. Di dalam tabung keemasan-nya terdapat bola logam yang bertindak sebagai konduktor. Ketika sensor dimiringkan, pergerakan bola akan menyebabkan output menjadi "LOW", led hijau DO akan menyala. Pada kondisi datar, secara default DO bernilai "HIGH". Terdapat potensio yang bisa agan putar untuk mengatur sensitivitas sensornya.

Sensor yang dapat mendeteksi perubahan pada sudut kemiringan (ketelitian hingga 15-45 derajat)

Contoh Aplikasi:

* Rotasi bingkai foto/gambar digital

* Rotasi layar

* Kamera video

* Anti maling

* dll

Spesifikasi/Keterangan:

* Menggunakan sensor SW520D

* Sensitivitas bisa diatur (dengan potensiometer warna biru)

* Tegangan kerja: 3.3V-5V

* Tipe output: Digital (0 dan 1)

* Dilengkapi lubang baut untuk mempermudah pemasangan

* Ukuran PCB yg kecil: 3x1.6cm

* Dilengkapi 2 indikator: Merah (Power) dan Hijau (Digital Output)

* Memakai chip comparator yang stabil

Keterangan Pin:

* VCC: +3.3V-5V external power

* GND: -

* DO: digital output (LOW atau 0 dan HIGH atau 1), dapat langsung dihubungkan ke IO port microcontroller

Cara kerja:

1. Hubungkan power external ke VCC (5V+) dan GND (5V-), lampu indikator power menyala

2. Ketika dimiringkan, sensor sudut akan hidup dan lampu indikator sensor menyala

3. Ketika diputar balik, kembali ke posisi semula, lampu indikator sensor mati

ISI PRODUK :

1x Tilt Sensor/Sensor Kemiringan
