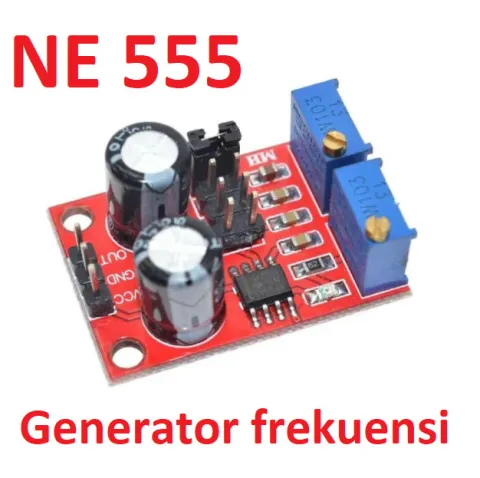

NE555 Pulse Frequency Duty Cycle,Digunakan sebagai generator sinyal gelombang persegi menghasilkan sinyal gelombang persegi yang digunakan untuk pengembangan eksperimental.

Fungsi:

1. Digunakan sebagai generator sinyal gelombang persegi untuk pengembangan eksperimental.

2. Menggerakkan driver motor stepper.

3. Menghasilkan adjustable pulse utk MCU.

4. Menghasilkan adjustable pulse utk mengontrol sirkuit terkait.

Spesifikasi:

-Ukuran: 31mm * 22mm

- Chip utama : NE555;

- Tegangan masukan : 5V-15VDC. Catu daya 5V, arus keluaran dapat sekitar 15MA; Catu daya 12V, arus keluaran bisa sekitar 35MA;

- Arus input: 100MA

- Amplitudo keluaran : 4.2V Vpp hingga 11.4V Vpp. (Berbeda tergantung pada tegangan input, amplitudo output akan berbeda)

- Frekuensi : 4Hz to 1.3Khz

- Arus keluaran maksimum: 15MA (5V power supply, Vpp lebih besar dari 50%), 35MA (12V power supply, Vpp lebih besar dari 50%)

Filtur :

- Duty cycle dan frekuensi tidak dapat diatur terpisah. Mengatur duty cycle juga akan mengubah frekuensi.

-Rentang frekuensi keluaran adalah opsional, membuat frekuensi keluaran lebih dapat diatur secara terus menerus;

Frekuensi rendah: 1Hz ~ 50Hz;

Frekuensi sedang: 50Hz ~ 1kHz

Frekuensi sedang dan tinggi: 1KHz ~ 10kHz

Frekuensi tinggi: 10kHz ~ 200kHz

Harga :

1X Modul NE555 NE 555 Pulse Generator TIMER Frekuensi Duty Cycle PWM

Modul NE555 NE 555 Pulse Generator TIMER Frekuensi Duty Cycle PWM Modul Frequensy Frekuensi Ne555

Modul NE555 NE 555 Pulse Generator TIMER Frekuensi Duty Cycle PWM Modul Frequensy Frekuensi Ne555

Rp 17.500
