Penaik tegangan (step up/boost) DC-DC ekonomis yang bisa distel tegangan output nya.

Modul ini adalah kebalikan dari modul LM2596 yang juga dijual disini.

LM2596 -> Step Down (penurun tegangan/buck)

XL6009 -> Step Up (penaik tegangan/boost)

==================

Input: DC 3.5V s/d 18V

Pastikan tegangan output **HARUS** lebih besar dari tegangan input

Output: Bisa distel dari DC 4V s/d 24V

Untuk menaikkan tegangan, putarlah potensio nya dengan obeng minus searah jarum jam sehingga tegangan output naik. Gunakan multimeter pada bagian output untuk membaca tegangan output yang diinginkan.

Arus input: Max 4A

Untuk penggunaan jangka waktu lama disarankan untuk menggunakan arus kurang dari 2A dan menggunakan tambahan heatsink

Arus output: dihitung berdasarkan rumus berikut ini

Vin x Iin x Efisiensi = Vout x Iout

Ventilasi dan pendinginan yang baik akan meningkatkan efisiensi arus output.

Ukuran: 43x30x12 mm

==================

Koneksi kabel langsung disolder pada bagian input dan output.

PERHATIAN:

1. Perhatikan tanda + dan -, jangan sampai terbalik. Jika terbalik akan merusak modul

2. Tegangan output tidak boleh lebih besar dari 3x tegangan input (Vout < 3*Vin)

3. Jangan pernah mencoba untuk menjadikannya regulator step down dengan memutar potensio berlawanan arah jarum jam, karena akan merusak modul ini

==================

Contoh pemakaian:

* Anda bisa mengubah tegangan 3.7V pada baterai 18650 menjadi 4V - 10V untuk mengisi daya atau menjalankan peralatan mobile, mainan elektronik, lampu LED dan lainnya

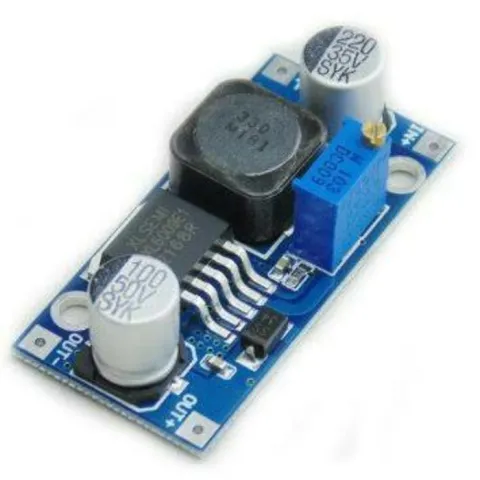

XL6009 ADJUSTABLE DC-DC STEP UP MODULE ULTRA COMPACT
