Modul ini digunakan u ntuk mengukur Tegangan AC, Arus, Daya, Frekuens, Power Faktor (PF) dan energi aktif. Modul ini mempunyai Keluaran UART 5V

DISKRIPSI PRODRUK

Model: PZEM-004T V3.0

A. FUNGSI MENGUKUR:

1. Tegangan

- Range Pengukuran: 80~260V

- Resolusi : 0.1V

- Akurasi Pengukuran : 0.5%

2. Arus

- Range Pengukuran : 0~100A

- Starting measure current : 0.02A

- Resolusi : 0.001A

- Akurasi Pengukuran : 0.5%

3. Daya Aktif

- Range Pengukuran : 0~23kW

- Starting measure power : 0.4W

- Resolusi : 0.1W

- Display format :

≥1000W, it display only integer, such as : 1000W

- Akurasi Pengukuran : 0.5%

4. Power Faktor

- Range Pengukuran : 0.00~1.00

- Resolusi : 0.01

- Akurasi Pengukuran : 1%

5. Frekuensi

- Range Pengukuran : 45Hz~65Hz

- Resolusi : 0.1Hz

- Measurement Accuracy : 0.5%

6. Energi Aktif

- Measuring range : 0~9999.99kWh

- Resolusi : 1Wh

- Akurasi Pengukuran : 0.5%

- Display Format : Display dalam format kWh

- Reset Energy, use software to reset

7. Notifikasi Penggunaan Daya Lebih

Active power threshold can be set, when the measured active power exceeds the threshold, it can alarm.

8. Interface

UART TTL

ISI KEMASAN:

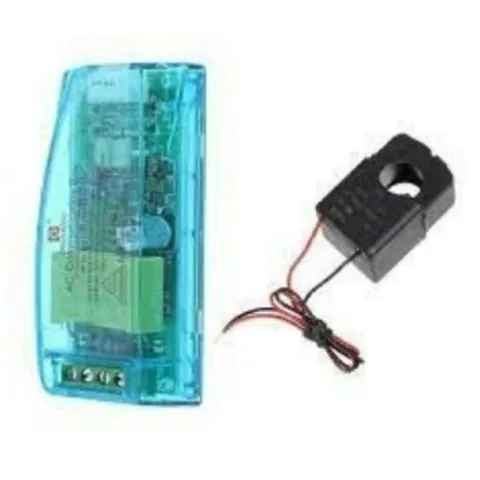

- 1 x AC Digital Multi-function Meter V3.0

- 1 x Split-Core Transformer

link: https://github.com/olehs/PZEM004T

lib untuk v3 https://github.com/mandulaj/PZEM-004T-v30

Contoh SoftwareSerial untuk v3 https://pastebin.com/GNAdK1r3

PZEM-004T + Split Core Sensor Arus Tegangan AC Power Meter Wattpz

Rp 149.500
