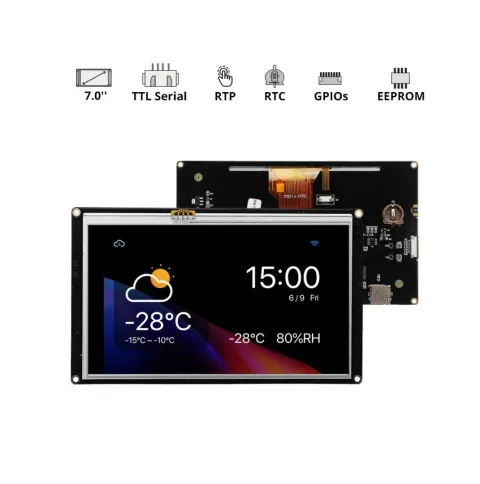

Nextion NX8048K070 adalah layar sentuh TFT LCD 7 inci dari seri Intelligent HMI Display buatan ITEAD. Modul ini dirancang untuk memudahkan pengembangan antarmuka pengguna (HMI) pada berbagai perangkat berbasis mikrokontroler maupun sistem embedded. Dengan dukungan software Nextion Editor, pengguna dapat merancang GUI (Graphical User Interface) secara visual tanpa perlu coding kompleks di sisi MCU.

Fitur Utama

Layar TFT 7.0 inch dengan resolusi 800 × 480 pixel
Touchscreen kapasitif (multi-touch)
Memori onboard: 16MB Flash, 3584 byte RAM, 1024 byte EEPROM
Prosesor Nextion Enhanced/Intelligent untuk rendering grafis lebih cepat
RTC (Real Time Clock) internal dengan baterai backup
GPIO tambahan (PWM, ADC, digital IO) untuk kontrol perangkat eksternal
Slot microSD untuk update firmware & data proyek GUI
Komunikasi sederhana via UART (TX/RX) ke mikrokontroler (Arduino, ESP32, STM32, Raspberry Pi, dll.)
Dukungan multimedia: gambar, audio, video, animasi GIF
Timer, waveform, scope, slider, dan komponen grafis canggih di Nextion Editor

Spesifikasi Teknis

Model: NX8048K070
Seri: Intelligent Series
Ukuran layar: 7.0 inch (16:9)
Resolusi: 800 × 480 pixel
Tipe touchscreen: kapasitif
Brightness: 300 cd/m²
Sudut pandang: 70°/70°/50°/70°
Komunikasi: UART TTL (5V/3.3V level)
Tegangan kerja: 5V DC
Konsumsi daya: 150mA ~ 500mA (tergantung brightness)
Dimensi panel: 183.0 × 108.0 mm
Area aktif: 154.08 × 85.92 mm
Berat: ± 300g

Kegunaan

Panel HMI untuk mesin industri
Antarmuka user untuk proyek IoT
Smart home control panel (lampu, AC, CCTV, dsb.)
Dashboard monitoring (tegangan, suhu, sensor)
Sistem navigasi, panel kendaraan, 3D printer, dll.

nextion [dot] tech/datasheets/nx8048k070/

Nextion Enhanced NX8048K070 - 7.0'' HMI LCD Touchscreen Serial USART for Arduino ESP32 STM32 Raspberry Pi

Nextion Enhanced NX8048K070 - 7.0'' HMI LCD Touchscreen Serial USART for Arduino ESP32 STM32 Raspberry Pi

Rp 1.993.320

Deskripsi
