Fitur:

80MHz antarmuka SPI kecepatan tinggi

Perangkat protokol TCPIP hardware bawaan, pengguna hampir tidak perlu menguasai pengetahuan protokol jaringan yang kompleks

Mendukung hingga 8 koneksi Socket

Mendukung protokol TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

Lapisan tautan data terintegrasi, lapisan fisik

Mendukung power-down wake up

Mendukung antarmuka periferal serial berkecepatan tinggi (mode SPI 0 ~ 3)

32K byte internal mengirim dan menerima cache

Embedded 10BaseT / 100BaseTX Ethernet Physical Layer (PHY)

Mendukung negosiasi otomatis (dupleks penuh / setengah berbasis 10/100)

Fragmentasi IP tidak didukung

Tegangan kerja 3.3V, port sinyal I / O 5V tahan tegangan

Tampilan status LED (dupleks penuh / setengah dupleks, koneksi jaringan, kecepatan jaringan, status aktif)

Paket pin ultra-kecil untuk aplikasi yang mudah disematkan

Menyediakan rutinitas aplikasi C

Spesifikasi:

Mode catu daya: catu daya eksternal 3.3V, arus harus lebih besar dari 200mA

Bentuk antarmuka kontrol: level 3.3V TTL, antarmuka SPI; 2 * pin baris tunggal

Ukuran PCB (MM): 23 * 25 mm

Dimensi (panjang * lebar * tinggi): 28,5 * 23 * 24 mm

Catatan:

Modul ini bukan modul transmisi transparan SPI ke Ethernet. Itu perlu digunakan oleh MCU eksternal. Pengguna perlu tahu cara menggunakan chip W5500.

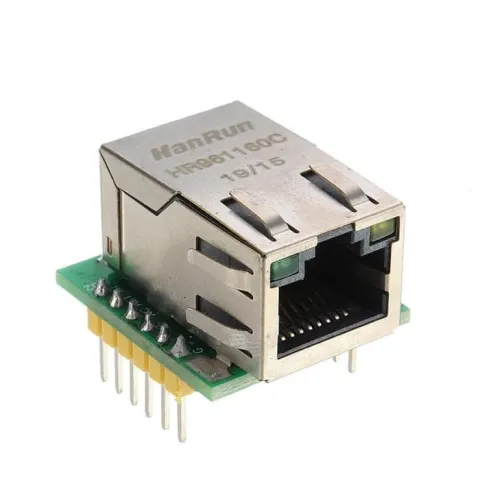

Mini W5500 USR-ES1 LAN Ethernet Shield Network Module SPI for Arduino

Rp 58.000
