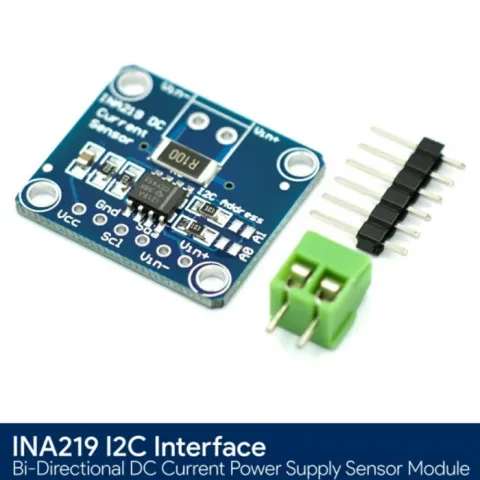

INA219 I2C interface high side dc current sensor breakout power module

Papan breakout ini akan menyelesaikan semua masalah pemantauan daya Anda. Daripada berjuang dengan dua multimeter, Anda bisa menggunakan chip INA219B yang berguna pada breakout ini untuk mengukur baik tegangan sisi tinggi dan arus DC yang menarik I2C dengan presisi 1%.

Kebanyakan alat pengukur arus seperti meter panel kami saat ini hanya baik untuk mengukur sisi rendah. Itu berarti bahwa kecuali Anda ingin mendapatkan baterai yang terlibat, Anda harus tetap mengukur resistor antara tanah target dan tanah yang sebenarnya. Hal ini dapat menyebabkan masalah dengan sirkuit karena elektronik cenderung tidak suka ketika referensi tanah berubah dan bergerak dengan berbagai imbang saat ini. Chip ini jauh lebih pintar - ia dapat menangani pengukuran arus sisi yang tinggi, hingga + 26VDC, meskipun didukung dengan 3 atau 5V. Ini juga akan melaporkan kembali bahwa tegangan sisi tinggi, yang sangat bagus untuk melacak masa pakai baterai atau panel surya.

Sebuah penguat presisi mengukur tegangan di 0,1 ohm, 1% penghambat rasa. Karena perbedaan input amplifier maksimum adalah ± 320mV ini berarti dapat mengukur hingga ± 3,2 Amps. Dengan ADC internal 12 bit, resolusi pada rentang ± 3,2A adalah 0,8mA. Dengan gain internal yang ditetapkan pada minimum div8, arus maksimal adalah ± 400mA dan resolusinya 0.1mA. Peretas canggih dapat menghapus resistor hambatan arus 0,1 ohm dan menggantinya dengan miliknya untuk mengubah rentang (misalnya 0,01 ohm untuk mengukur 32 Amps dengan resolusi 8mA)

Kami menyertakan header 6-pin (sehingga Anda dapat dengan mudah memasang sensor ini ke papan tempat memotong roti) serta steker terminal 3,5 mm sehingga Anda dapat dengan mudah memasang dan melepaskan beban Anda. Penggunaannya sederhana. Nyalakan sensornya sendiri dengan 3 hingga 5VDC dan hubungkan kedua pin I2C ke mikrokontroler Anda. Kemudian hubungkan catu daya target Anda ke VIN + dan beban ke ground ke VIN-.

INA219 12C Interface Power Supply Monitoring Module INA 219

INA219 12C Interface Power Supply Monitoring Module INA 219
