Pengenalan IC Op Amp Ganda LM358

IC LM358 adalah rangkaian terpadu penguat operasional ganda dengan dua Op-Amp yang ditenagai oleh catu daya umum. Rangkaian ini terdiri dari dua penguat operasional terkompensasi independen dengan daya rendah dan frekuensi penguatan tinggi.

LM358 dirancang khusus untuk beroperasi dari satu sumber daya pada rentang tegangan yang luas. LM358 lebih fleksibel untuk aplikasi AC tegangan rendah dan DC tegangan sedang. LM358 tersedia dalam kemasan berukuran murah sehingga banyak digunakan dalam aplikasi kehidupan nyata termasuk penguat transduser, blok penguatan DC, filter aktif, dan desain rangkaian op-amp konvensional. IC LM358 dapat menangani sumber daya DC 3V-32V dan sumber hingga 20 mA per saluran.

Dalam panduan ini, kita akan mempelajari dasar-dasar, karakteristik, rangkaian, cara kerja, konfigurasi pin, dan aplikasi Dual Op-Amp LM358. Anda dapat mempelajari lebih lanjut tentang Op-Amp IC 741 .

Fitur dan Spesifikasi LM358

Bergantung pada produsennya, setiap produk mungkin memiliki variasi komponen yang sedikit berbeda dan masing-masing memiliki spesifikasi yang sangat mirip. Beberapa komponen ini memiliki pinout dan ukuran paket yang identik untuk memungkinkan kompatibilitas antara produsen yang berbeda.

Beberapa fitur dan spesifikasi penting dari IC LM358 adalah sebagai berikut:

Terintegrasi dengan dua penguat operasional dalam satu paket
Jangkauan catu daya yang lebih luas e.
- 3V hingga 32V dalam satu catu daya
- ±1.5V hingga ±16V dalam catu daya ganda
Keuntungan tegangan besar sekitar 100 dB
Bandwidth lebih lebar di 1 MHz
Arus suplai rendah adalah 700µA
Perubahan tegangan output tinggi
Rentang tegangan input diferensial mirip dengan tegangan catu daya
Output yang dilindungi hubung singkat
Frekuensi internal dikompensasi untuk penguatan kesatuan
Rentang tegangan mode umum masukan mencakup ground
Kisaran suhu sekitar pengoperasian adalah 0˚C hingga 70˚C
Suhu pin solder adalah 260 ˚C
Paket yang tersedia adalah TO-99, CDIP, DSBGA, SOIC, PDIP, DSBGA

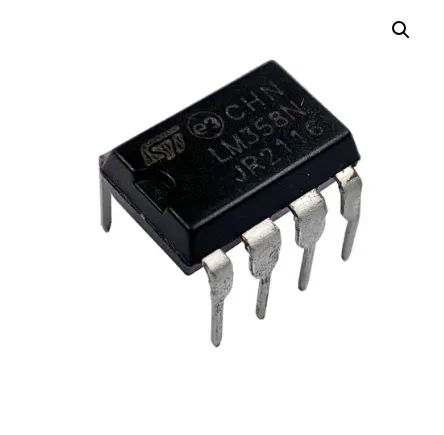

IC LM358 OPAMP
