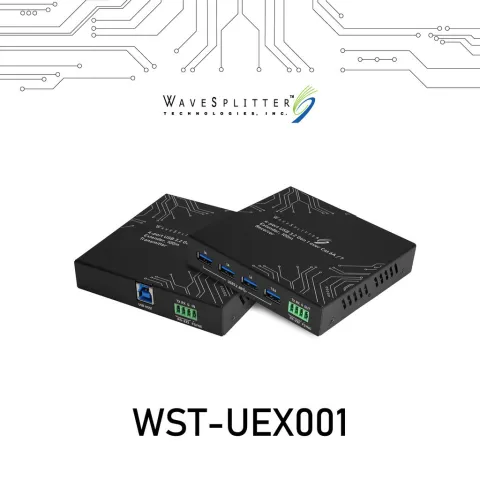

WST-UEX001

• Mendukung standar USB 3.2 Gen 1 dan kompatibel dengan USB versi sebelumnya (USB3.0, USB2.0 dan USB1.1)

• Mendukung kecepatan transfer data hingga 5Gbps

• Transmisi melalui kabel jaringan F/FTP atau U/UFTP CAT.6A/7, mendukung hingga 100m

• Kompatibel dengan Control / Bulk / Interrupt / Isochronous USB transfer mode

• Receiver (RX) menyediakan 4 port USB 3.2, termasuk 1 port 1,5A untuk menghubungkan perangkat USB berdaya tinggi

• Mendukung pass-through GPIO RS-232 dan FSYNC untuk kontrol kamera industri dan transmisi sinyal kontrol RS-232

• Plug & play, tidak memerlukan driver, kompatibel dengan berbagai sistem operasi

• Mendukung firmware update via USB Micro-B

• Produk ini mendukung single-sided PoC power supply dan dapat dihubungkan ke catu daya melalui ujung receiver (RX).

• Design tipis dan ringan, dilengkapi dengan mounting ears, sehingga mudah dipasang di mana saja.

Technical Specifications

Interface

Transmitter

Input:

HDMI Type-B female x 1

4 -pin (Phoenix) terminal block x 1

Output: RJ-45 female x 1

Firmware update: USB Micro-B female x 1 (only fractional update available)

Power supply: 5.5/2.1mm with screw lock hole

Receiver

Input: RJ-45 female x 1

Output:

USB Type-A female x 4

4 -pin (Phoenix) terminal block x 1

Firmware update: USB Micro-B female x 1 (only fractional update available)

Power supply: 5.5/2.1mm with screw lock hole

Informasi transmit

Spesifikasi USB: Standar USB3.2 Gen1 kompatibel dengan USB3.0, USB2.0, USB1.1

Bandwidth maksimum: 5Gbps

RS-232: Pass-Through

Input/output GPIO FSYNC: 3.3V

Jarak transmisi: hingga 100m

• Jangan gunakan kabel jaringan UTP, F/UTP, atau U/UTP

• Untuk jarak di atas 50m, disarankan untuk menggunakan kabel jaringan berikut ini:

1. Untuk kabel jaringan dengan sertifikasi HDBaseT, silakan lihat model kami: WST-CRJ001 (70m) / WST-CRJ002 (100m)

2. Kabel jaringan U/FTP atau F/FTP berkualitas tinggi CAT.6A atau di atasnya

Power supply

Transformer: 12V/3A DC

Konsumsi daya maksimum:

8.78W (no USB device connected)

31.28W (connects fully loaded USB devices)

ESD protection:

±8kV (air discharge)

±4kV (contact discharge)

Struktur produk

Bahan casing: cangkang besi

Ukuran TX (P x L x T): 105 x 20,5 x 100mm

Berat: 280g

Dimensi RX (P x L x T): 105 x 20,5 x 100mm

Berat: 270g

Lain-lain

Suhu pengoperasian: 0˚C ~ 45˚C

Suhu penyimpanan: -20˚C ~ 7 0˚

Sertifikasi

Safety regulations: CE/FCC/RoHS/REACH

Wavesplitter 4 Port USB 3.2 Gen 1 over Cat.6A/7 Extender, 100m

Wavesplitter 4 Port USB 3.2 Gen 1 over Cat.6A/7 Extender, 100m

Rp 11.463.300

Deskripsi
