Product Features

MAX30102 adalah sensor deteksi denyut jantung dan oksimeter yang memiliki sensitivitas tinggi. Sensor ini dirancang untuk mengukur detak jantung dan kadar oksigen dalam darah secara non-invasif.

Product Parameters

- LED peak wavelength: 660nm/880nm

- LED supply voltage: 3.3~5V

- Detection signal type: Light reflection signal (PPG)

- Output signal interface: I2C interface

- Communication interface voltage: 18~3.3V~5V (optional)

- Board reserved assembly hole size: 0.5X8.5mm

Fungsi Utama: Mendeteksi detak jantung dan mengukur kadar oksigen dalam darah.

Sensitivitas Tinggi: Sensor ini mampu memberikan deteksi yang akurat dengan sensitivitas yang tinggi.

Pemantauan Non-invasif: Tidak memerlukan pemasangan alat di dalam tubuh untuk melakukan pengukuran.

Aplikasi: Biasanya digunakan dalam perangkat medis atau wearable devices untuk pemantauan kesehatan.

Kegunaan atau Aplikasi:

MAX30102 High Sensitivity Pulse Oximeter & Heart Rate Sensor digunakan untuk:

Pemantauan Kesehatan: Untuk pengukuran detak jantung dan kadar oksigen dalam darah pada perangkat medis atau alat wearable.

Fitness Tracker: Digunakan dalam perangkat pelacak kebugaran atau monitor detak jantung.

Telemedicine: Dapat digunakan dalam teknologi telemedicine untuk pemantauan jarak jauh.

Saran:

Penggunaan yang Tepat: Pastikan untuk mengikuti petunjuk penggunaan yang tepat untuk memperoleh hasil pengukuran yang akurat.

Perawatan Sensor: Jaga sensor tetap bersih dan terawat untuk menjaga keakuratannya.

Integrasi dalam Perangkat: Pastikan sensor terintegrasi dengan baik pada perangkat atau aplikasi yang diinginkan.

Dengan menggunakan MAX30102 High Sensitivity Pulse Oximeter & Heart Rate Sensor, Anda dapat mengukur detak jantung dan kadar oksigen dalam darah secara akurat dan non-invasif, sangat berguna untuk pemantauan kesehatan yang efektif.

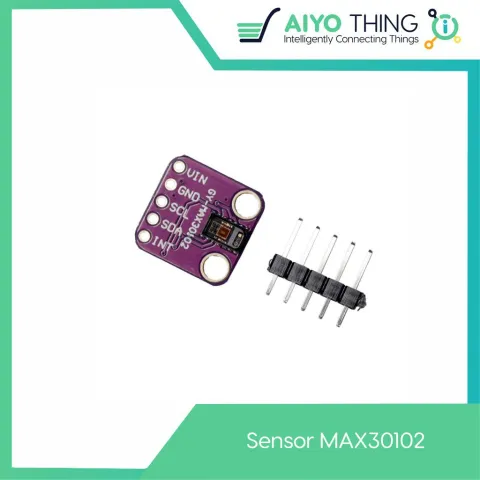

Pin Description

- VIN: main power supply input terminal 1.8V-5V;

- 3-bit pad: Select the pull-up level of the bus, depending on the pin master voltage, select 1.8v or 3.3V (this terminal contains 3.3V and above) SCL: Connect the clock of I2C bus;

- SDA: data connected to the I2C bus;

- INT : Interrupt pin of the MAX30102 chip;

- RD: RED of the MAX30102 chip, LED ground terminal, - generally not connected;

- IRD: The IR, LED grounding of the MAX30102 chip is generally not connected;

- GND : Ground wire

[BR551] MAX30102 High Sensitivity Pulse Oximeter & Heart Rate Sensor

[BR551] MAX30102 High Sensitivity Pulse Oximeter & Heart Rate Sensor

Rp 31.000
