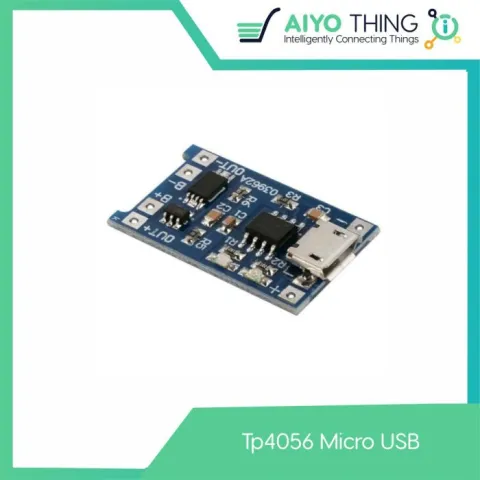

Modul TP4056 Micro USB 1A 5V untuk Cas Baterai Lithium adalah perangkat elektronik yang dirancang untuk mengisi baterai lithium dengan kapasitas tertentu. Modul ini memiliki port Micro USB sebagai sumber daya masuk dan port untuk menghubungkan baterai lithium.

Spesifikasi: Input: micro USB (bisa langsung dikonek ke charger handphone umum)

Tegangan input: 4.5V-5.5V

Tegangan stop cas penuh: 4.2V 1% Arus cas maximum: 1000 mA (1A) Perlindungan over-discharge: 2.5V Perlindungan arus berlebih: 3A

Suhu kerja: -10 s/d 85 C

Ukuran: 2.6x1.7cm

Terdapat 2 lampu indikator:

merah - sedang cas

hijau - sudah penuh

Adjust Current (Ganti nilai resistornya): 30k -> 50mA

20k -> 70mA

10k -> 130mA

5k -> 250mA

4k -> 300mA

3k -> 400mA

2k -> 580mA

1.66k -> 690mA

1.5k -> 780mA

1.33k -> 900mA

1.2k -> 1000mA (Default)

Cara pakai:

1. Micro USB dihubungkan ke charger handphone

2. Kutub Batere Li-Ion dihubungkan ke B+ dan B-

3. Beban listrik seperti lampu, mainan, handphone dll, dihubungkan ke OUT+ dan OUT-, agar perlindungan over current dan over discharge berfungsi. Bila dibypass langsung ke B+ dan B- fungsi perlindungan tersebut tidak akan berfungsi dan berpotensi merusak baterai Li-Ion.
